Termokamera předpovídá poruchy.

Lze lehce diagnostikovat poruchy v solárním panelu a tím jeho dobu života?

Termovizní kamera

Termovizní kamera patří k moderním technickým zařízením, k jedním ze základních nedestruktivních a nejjednodušších prvků, pomocí kterých se dá rozeznat poškozený panel od plně funkčního, při plném provozu fotovoltaické elektrárny. Diagnostická metoda spočívá ve vizuální inspekci tepelného zobrazení FV panelů a porovnáním s tepelným obrazem již známým poruch a vad.

Princip metody

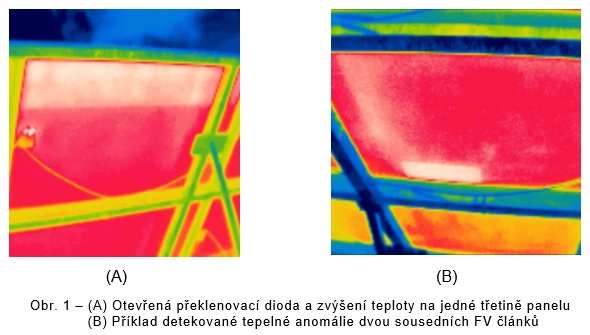

Metoda je založena[1] na detekování ztrátového tepla vznikajícího spotřebou vyrobené elektrické energie fotovoltaickými články (viz. obr. 1(B)), které generují menší proud než ostatní články panelu a proto se neúčastní výroby energie, ale energii spotřebovávají. Toto snížení proudu může být způsobeno vadou článku nebo částečným zastínění. I v případě krátkodobého zastínění článku lze detekovat zvýšení teploty. Vyrovnávání teplot je pozvolný proces a přesnost této metody tím může být ovlivněna.

S pomocí této metody lze, v případě výraznějších vad článků fotovoltaikcých panelů, také detekovat tepelně namáhané překlenovací diody (viz. obr. 1(A)). Tyto diody vyráběný výkon ostatních článků spotřebovávají a tím dochází k jejich zahřátí.

Diagnostiku pomocí termovizní kamery doporučujeme provádět ze zadní strany panelu a to z důvodu vyloučení odrazu tepelného záření oblohy a také jiných tepelných odrazů od okolí. Pro vyloučení chyb způsobených procházejícím teplem je nutné panel snímat z více uhlů pohledu a analyzovat celý systém komplexně i se zdroji tepelného záření z okolí.

Vhodnost metody

Pro základní diagnostiku pomocí termovizní kamery není přímo určujícím kritériem kvalita kamery, ale spíše kvalita zobrazovaného spektra. Lze tedy říci, že je vhodnější používat jednoduchý typ kamery (z důvodu snadné manipulace během měření). Pomocí této metody lze celkem snadno odhalit vadné panely bez nutnosti odstávky fotovoltaické elektrárny.

Problematikou diagnostiky fotovoltaické elektrárny pomocí termovizní kamery a výhodami této metody při optimalizování fotovoltaické elektrárny na budoucí výkon, životnost a možné problémy spojenými s jejím provozem bude i předmětem jedné z přednášek na 7.ročníku Fotovoltaického Fóra 2014 v Plzni, které se uskuteční 27.listopadu 2014.
